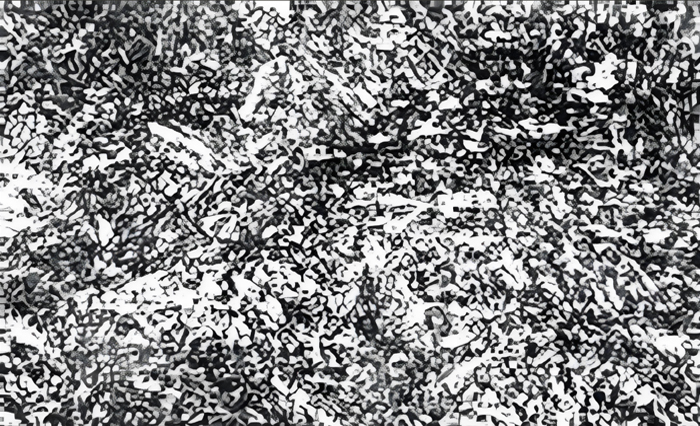

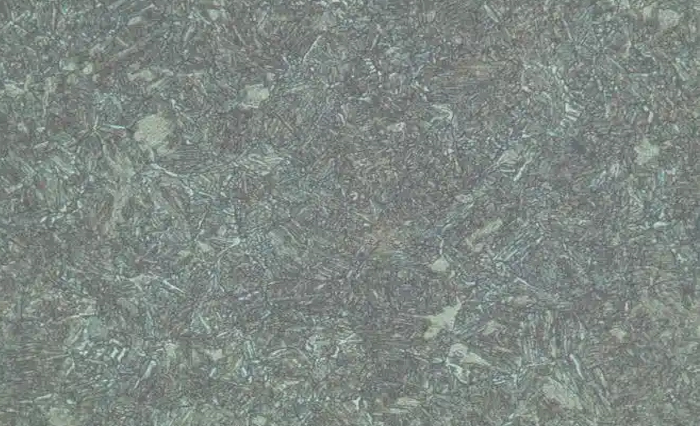

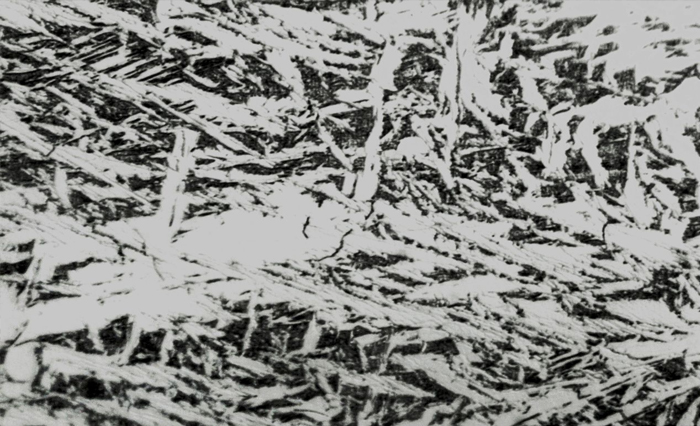

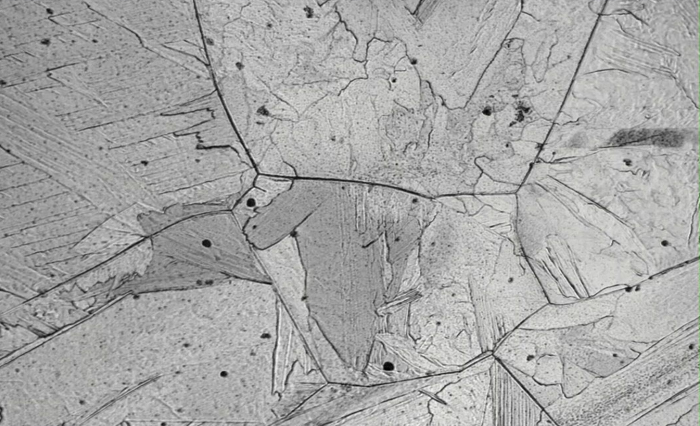

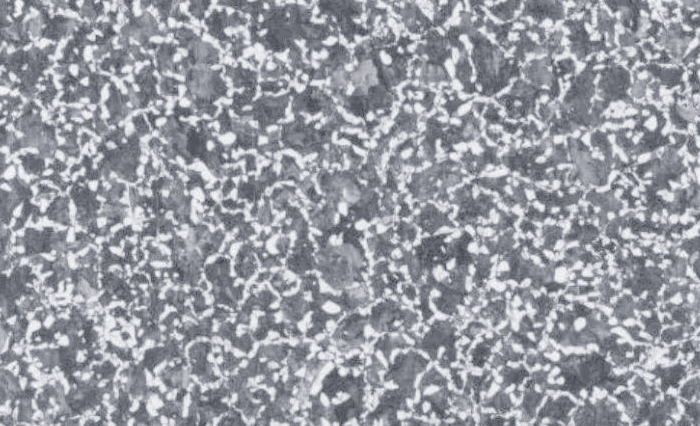

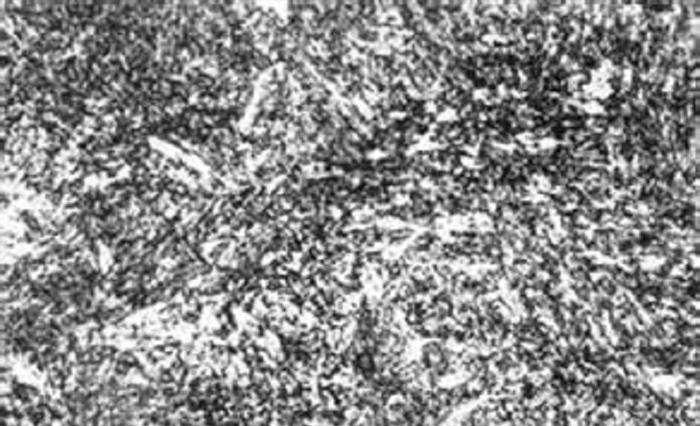

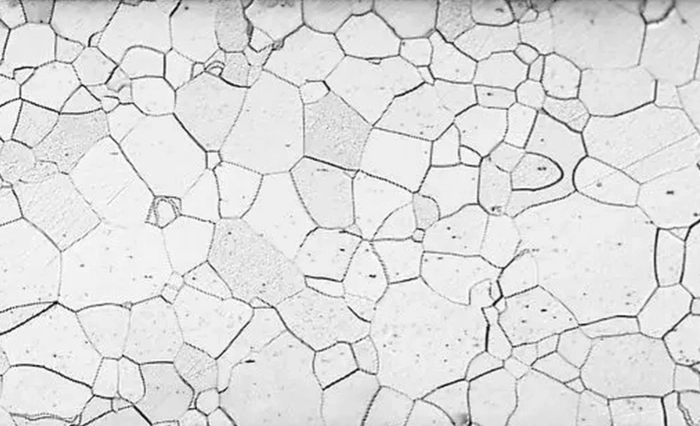

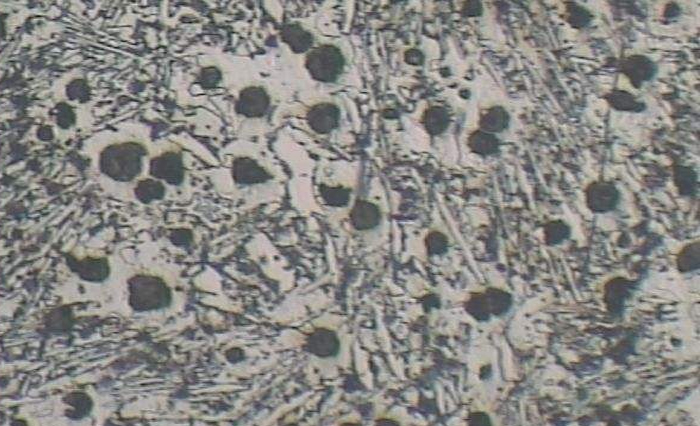

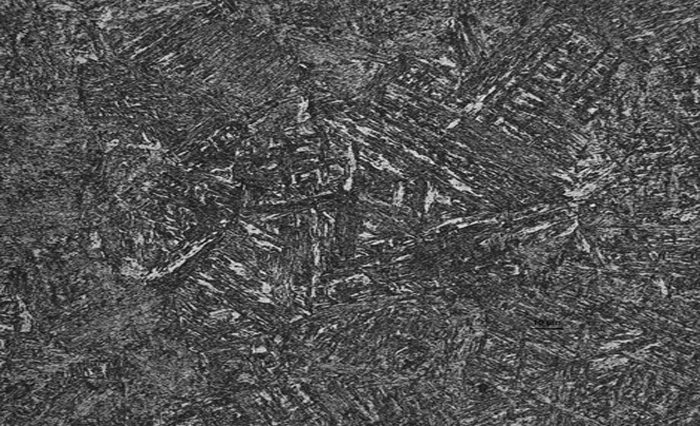

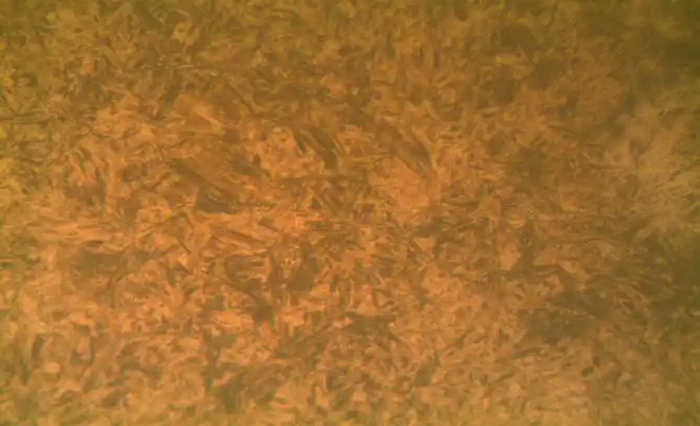

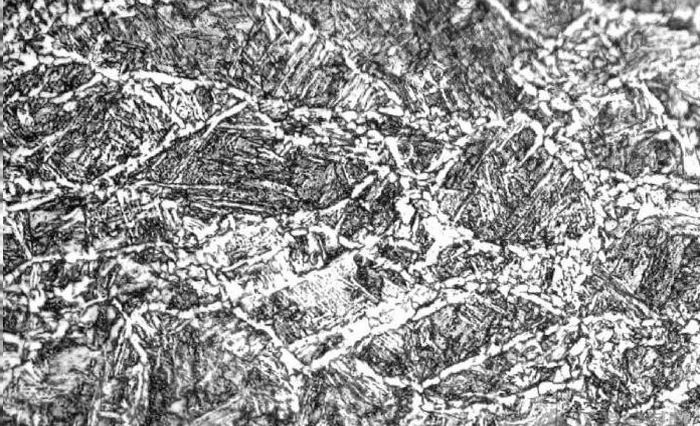

![]() |
![]() |
![]() |
熱處理人必須了解的14種金相組織發(fā)布日期:2025-8-6 類別:行業(yè)新聞 瀏覽量: 227 熱處理工作者必須掌握的金相組織知識,因?yàn)檫@直接關(guān)系到材料性能的控制。以下是14種必須了解的核心金相組織,涵蓋了鋼鐵材料中最常見和最重要的類型: 1、奧氏體 定義:碳在γ-Fe中的間隙固溶體。面心立方結(jié)構(gòu)。 特點(diǎn):高溫穩(wěn)定相(存在于727°C以上,具體溫度取決于含碳量)。塑性、韌性好,強(qiáng)度、硬度較低(相對于室溫組織)。無磁性。是淬火獲得馬氏體的前提條件。 形成:加熱到奧氏體化溫度以上(Ac3或Accm以上)并保溫足夠時(shí)間。 重要性:幾乎所有熱處理(淬火、正火、退火)的起始或中間組織?刂破涑煞志鶆蛐院途Я4笮≈陵P(guān)重要。 2、鐵素體 定義:碳在α-Fe中的間隙固溶體。體心立方結(jié)構(gòu)。 特點(diǎn):室溫穩(wěn)定相(存在于727°C以下)。含碳量極低(<0.0218%),軟、韌、塑性好,強(qiáng)度、硬度低。具有鐵磁性。 形成:平衡冷卻時(shí)奧氏體分解的產(chǎn)物;亞共析鋼緩冷后的主要組成相;退火、正火、回火等工藝中常見。 重要性:決定了低碳鋼的優(yōu)良塑性和韌性。其形態(tài)(晶粒大小、分布)影響綜合性能。 3、滲碳體 定義:鐵與碳形成的金屬間化合物,分子式Fe3C。 特點(diǎn):硬而脆(HB~800),塑性幾乎為零。熔點(diǎn)高,穩(wěn)定性好(亞穩(wěn)相)。是鋼中主要的強(qiáng)化相之一。 形成:過飽和奧氏體在冷卻過程中析出;存在于珠光體、貝氏體、萊氏體、馬氏體回火產(chǎn)物中等多種組織中。 重要性:其數(shù)量、形態(tài)(片狀、粒狀、網(wǎng)狀等)、大小和分布對鋼的強(qiáng)度、硬度、耐磨性及韌性有決定性影響?刂破湫螒B(tài)是熱處理的關(guān)鍵目標(biāo)之一(如球化退火)。 4、珠光體 定義:鐵素體和滲碳體片層相間的機(jī)械混合物。是共析反應(yīng)的產(chǎn)物。 特點(diǎn):平衡組織(A1溫度附近緩冷形成)。片層間距相對較粗(光學(xué)顯微鏡下清晰可見)。強(qiáng)度、硬度適中(HB~200),有一定的塑韌性。綜合機(jī)械性能良好。 形成:共析鋼完全奧氏體化后緩慢冷卻;過冷度較小時(shí)奧氏體的分解產(chǎn)物。 重要性:退火、正火(亞共析鋼)的典型組織。是理解后續(xù)更細(xì)密組織的基礎(chǔ)。 5、索氏體 定義:細(xì)珠光體。鐵素體和滲碳體更細(xì)密的片層狀機(jī)械混合物。 特點(diǎn):片層間距比珠光體小,在較高倍(如800-1000X)光學(xué)顯微鏡下可分辨。強(qiáng)度、硬度(HB~300)高于珠光體,同時(shí)仍保持較好的韌性。 形成:奧氏體在相對較大的過冷度下(如空冷正火)分解的產(chǎn)物;回火索氏體是馬氏體中溫回火產(chǎn)物(形態(tài)不同,但性能類似)。 重要性:正火組織的典型代表,具有良好的綜合機(jī)械性能;鼗鹚魇象w是重要結(jié)構(gòu)件的理想組織。 6、屈氏體 定義:極細(xì)珠光體/托氏體。鐵素體和滲碳體極其細(xì)密的片層狀機(jī)械混合物。 特點(diǎn):片層間距非常小,在光學(xué)顯微鏡下難以分辨,呈黑團(tuán)狀(需電鏡觀察)。強(qiáng)度、硬度(HB~400)比索氏體更高,韌性稍低但仍優(yōu)于淬火態(tài)。 形成:奧氏體在更大的過冷度下(如油冷)分解的產(chǎn)物;回火屈氏體是馬氏體低溫回火產(chǎn)物(形態(tài)不同)。 重要性:某些淬透性好的鋼油冷后可能獲得;回火屈氏體具有高強(qiáng)度和一定的韌性,用于彈簧、模具等。 7、貝氏體 定義:過飽和鐵素體和滲碳體的非層片狀混合物。是介于珠光體和馬氏體轉(zhuǎn)變溫度之間的中溫轉(zhuǎn)變產(chǎn)物。 分類與特點(diǎn): 上貝氏體:羽毛狀。在光學(xué)顯微鏡下呈羽毛狀特征(平行排列的鐵素體板條間分布著不連續(xù)的短桿狀滲碳體)。強(qiáng)度、硬度較高,但韌性較差,尤其是沖擊韌性低(因滲碳體沿鐵素體板條界析出)。 下貝氏體:針狀/片狀。在光學(xué)顯微鏡下呈黑色針狀(類似回火馬氏體,但更易受侵蝕)。電鏡下為過飽和鐵素體基體上彌散分布著細(xì)小的ε-碳化物。強(qiáng)度、硬度高(可達(dá)HRC 50以上),同時(shí)具有良好的韌性和耐磨性。 形成:奧氏體在珠光體和馬氏體轉(zhuǎn)變溫度區(qū)間(約550°C - Ms)等溫或連續(xù)冷卻時(shí)形成。 重要性:貝氏體等溫淬火或連續(xù)冷卻控制獲得貝氏體是提高強(qiáng)韌性的重要手段。下貝氏體性能優(yōu)異。 8、馬氏體 定義:碳在α-Fe中的過飽和固溶體。體心正方結(jié)構(gòu)(含碳量>0.2%時(shí))。 特點(diǎn):淬火獲得。高硬度(隨含碳量增加而提高,最高可達(dá)HRC 65以上)、高強(qiáng)度。塑性、韌性差(尤其是高碳片狀馬氏體)。硬而脆。具有針狀/片狀(高碳)或板條狀(低碳)形態(tài)。存在較大的內(nèi)應(yīng)力。 形成:奧氏體以大于臨界冷卻速度冷卻到Ms點(diǎn)以下發(fā)生無擴(kuò)散型相變。 重要性:淬火的直接目標(biāo)組織,是獲得高強(qiáng)度、高硬度的基礎(chǔ)。必須通過回火來調(diào)整其性能。 9、萊氏體 定義:共晶反應(yīng)的產(chǎn)物。在鋼鐵材料中特指奧氏體(或其轉(zhuǎn)變產(chǎn)物)和滲碳體的共晶混合物。 特點(diǎn):存在于共晶白口鑄鐵和過共晶白口鑄鐵中,高碳鋼(如高速鋼)鑄態(tài)組織中也有。硬度高(HB>700),極脆。典型的魚骨狀或蜂窩狀形態(tài)。 形成:含碳量4.3%左右的鐵碳合金液體在1148°C發(fā)生共晶反應(yīng)直接生成(γ + Fe3C)。 重要性:是鑄鐵(尤其是白口鑄鐵)和某些高合金工具鋼鑄態(tài)組織的特征。其存在導(dǎo)致材料脆性極大,通常需要通過熱處理(如退火)來分解或改變它。 10、回火馬氏體 定義:淬火馬氏體在低溫(150-250°C)回火后的組織。 特點(diǎn):仍基本保持馬氏體的針狀/板條狀形態(tài),但析出大量極細(xì)小的ε-碳化物(Fe2.4C)。硬度略有下降(比淬火態(tài)低約HRC 1-3),內(nèi)應(yīng)力顯著降低,韌性略有提高。易腐蝕,顏色較深。 形成:低溫回火。 重要性:工具、軸承、滲碳件等要求高硬度和耐磨性,同時(shí)需要降低內(nèi)應(yīng)力、提高尺寸穩(wěn)定性和一定韌性的場合。 11、回火屈氏體 定義:淬火馬氏體在中溫(350-500°C)回火后的組織。 特點(diǎn):鐵素體基體上彌散分布著細(xì)小的粒狀滲碳體。原馬氏體形態(tài)隱約可見。具有高的彈性極限、屈服強(qiáng)度和良好的韌性配合(即強(qiáng)韌性好)。硬度約為HRC 40-50。 形成:中溫回火。 重要性:彈簧、熱鍛模、承受沖擊的工具等要求高彈性和良好韌性的零件。 12、回火索氏體 定義:淬火馬氏體在高溫(500-650°C)回火后的組織。 特點(diǎn):鐵素體基體上均勻分布著粒狀滲碳體。原馬氏體形態(tài)基本消失。具有良好的綜合機(jī)械性能(強(qiáng)度、塑性、韌性都較好),即良好的強(qiáng)韌性。硬度約為HRC 25-40。 形成:高溫回火(調(diào)質(zhì)處理)。 重要性:軸類、連桿、螺栓、齒輪等重要結(jié)構(gòu)件最常用的組織狀態(tài)(調(diào)質(zhì)態(tài))。 13、魏氏組織 定義:一種過熱缺陷組織。在亞共析鋼(鐵素體魏氏組織)或過共析鋼(滲碳體魏氏組織)中,先共析相以針狀或片狀形態(tài)按一定取向插入原奧氏體晶粒內(nèi)部。 特點(diǎn):針狀鐵素體或滲碳體從晶界向晶內(nèi)生長,呈一定角度分布。嚴(yán)重割裂基體。 形成:奧氏體晶粒粗大(過熱)且在特定冷卻速度(通常較快,如空冷)下形成。 重要性:顯著降低鋼的塑性(尤其是沖擊韌性)和強(qiáng)度。是必須避免或通過正火、退火消除的組織缺陷。 14、石墨 定義:鑄鐵中的游離碳,以單質(zhì)形式存在。晶體結(jié)構(gòu)為六方層狀。 形態(tài)與特點(diǎn):片狀石墨:(灰鑄鐵)強(qiáng)度低,減震性好,易切削加工。 蠕蟲狀石墨:(蠕墨鑄鐵)性能介于灰鑄鐵和球鐵之間。 球狀石墨:(球墨鑄鐵)對基體割裂作用小,強(qiáng)度、韌性高,接近鋼。 團(tuán)絮狀石墨:(可鍛鑄鐵)由白口鑄鐵石墨化退火得到,提高塑性韌性。 形成:鑄鐵凝固和/或固態(tài)石墨化退火過程中析出。 重要性:石墨是鑄鐵性能的決定性因素。其形態(tài)、大小、分布和數(shù)量直接決定了不同類型鑄鐵(灰鐵、球鐵、蠕鐵、可鍛鑄鐵)的性能特點(diǎn)和應(yīng)用范圍。熱處理(如退火、正火)主要影響基體組織(珠光體、鐵素體等),但石墨形態(tài)通常由熔煉和孕育/球化工藝決定。 總結(jié): 熱處理工作者的核心任務(wù)就是通過控制加熱、保溫和冷卻過程,精確地獲得或避免特定的金相組織,從而賦予材料所需的性能(強(qiáng)度、硬度、塑性、韌性、耐磨性、疲勞強(qiáng)度等)。深刻理解這14種基本金相組織的定義、形成條件、形態(tài)特征、性能特點(diǎn)以及它們之間的相互轉(zhuǎn)化關(guān)系,是制定合理熱處理工藝、分析解決熱處理質(zhì)量問題、預(yù)測和評估材料性能的基礎(chǔ)。熟練掌握金相組織的觀察和鑒別是熱處理工作者的必備技能。 |
Copyright © 2025 等溫正火生產(chǎn)線生產(chǎn)廠家——湖州中科爐業(yè)科技有限公司 All Rights |
